Такой вид соединений(притвор) необходимо создать для возможности проектирования окон, дверей со створками. В таком случае в качестве створки может быть артикул створки оконной или дверной. А в качестве прилегающего артикула для створки может быть рама или импост.

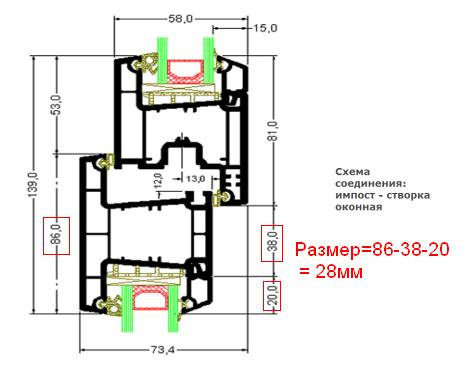

Для данного вида соединений величина "Размер" постоянна и равна 28мм.

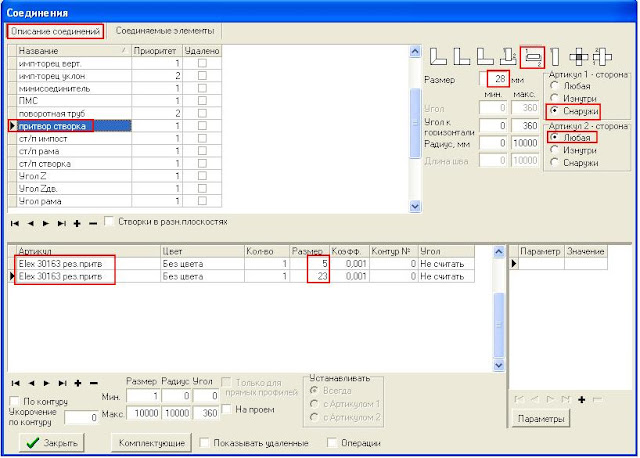

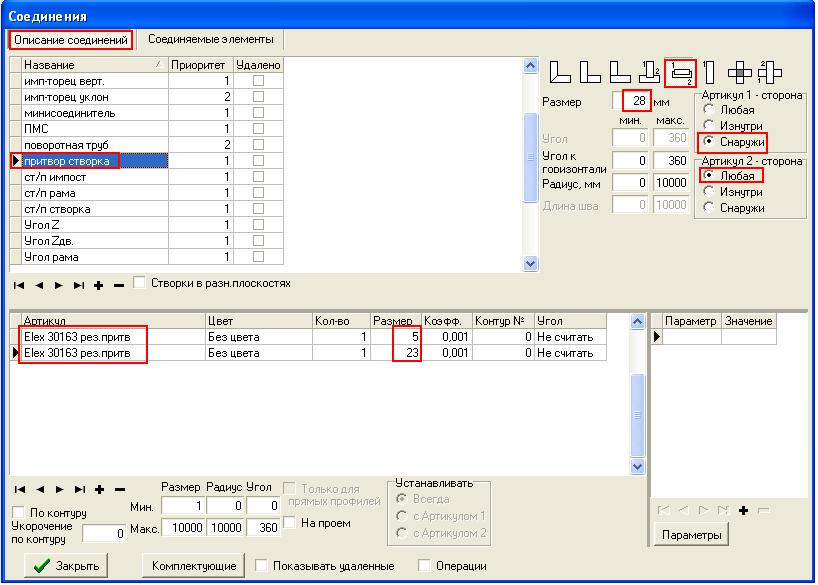

Спецификация элементов входящие в состав соединения так же неизменна и в качестве артикулов входящие в данном соединении выбираем артикул уплотнения створок. (резина притвора) Один раз запишем с величиной размер 5 мм. То есть количество уплотнителя будет считаться на 5 мм короче от стороны створки. А второй раз для артикула уплотнения размер будет равен 23 мм.

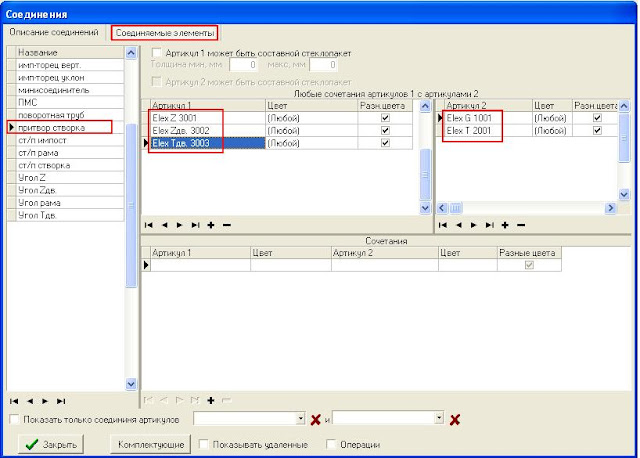

На странице "Соединяемые элементы" Выбираем артикулы всех створок в качестве артикула 1 и артикулы рамы и импоста в качестве артикул 2
Далее рассмотрим примеры штульповых соединений
