Данный тип соединений применяется при проектировании составных оконных и дверных блоков с применением соединительных элементов, таких как труба поворотная, труба квадрат, узкий соединитель, угловой соединитель под 90 градусов.

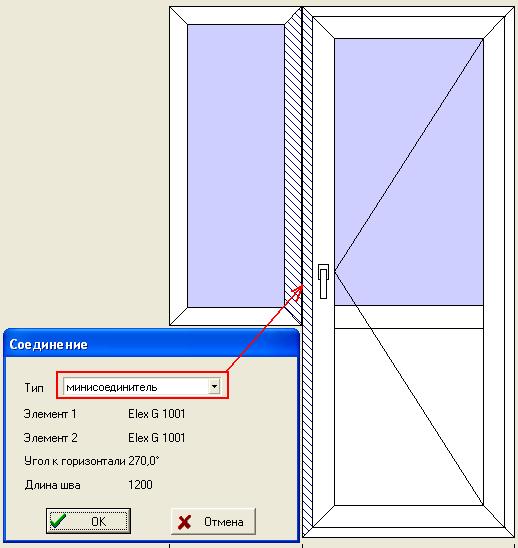

Рассмотрим соединение двух типов проемов, окно и дверь в единый блок, узким соединителем или так называемым "соединение Н-ка". в нашем случае артикул Elex 4001 - Минисоединитель
Рассмотрим соединение двух типов проемов, окно и дверь в единый блок, узким соединителем или так называемым "соединение Н-ка". в нашем случае артикул Elex 4001 - Минисоединитель

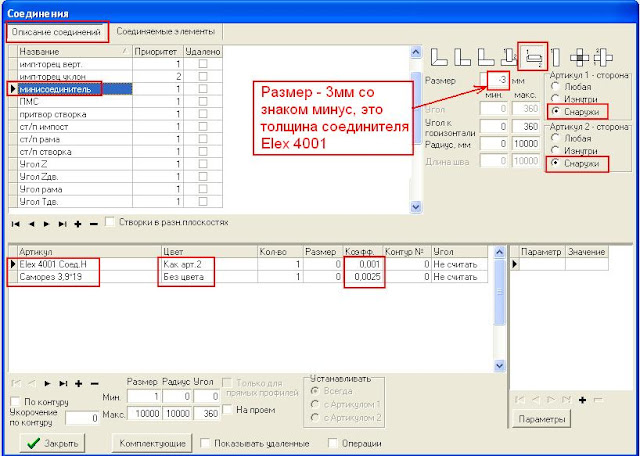

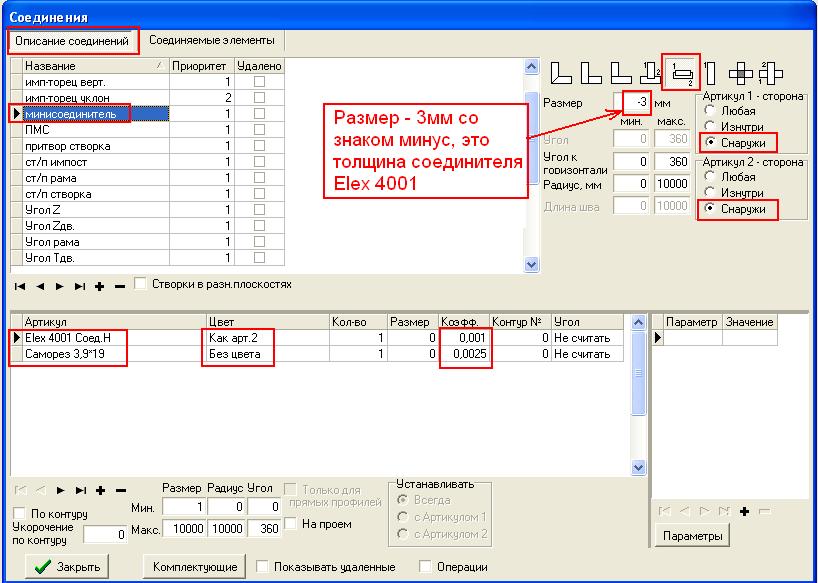

Для проектирования таких типов проемов необходимо создать прилегающее соединение двух рам, так называемое "межрамное соединение". Где артикул 1 и артикул 2 будут рама. А в спецификации соединения мы запишем комплектующие входящие в данное соединение. Это минисоединитель и саморезы для его крепления к рамам.

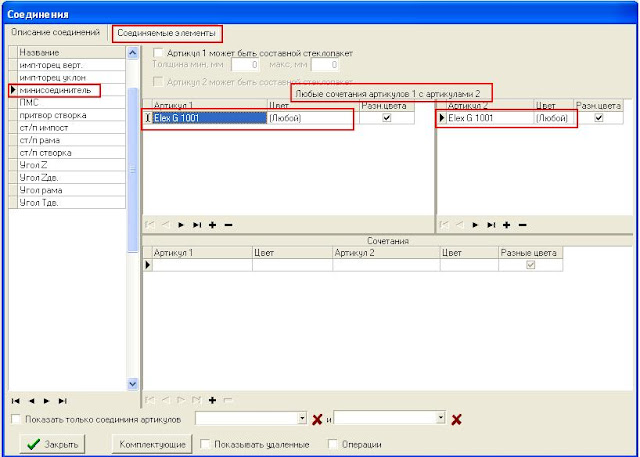

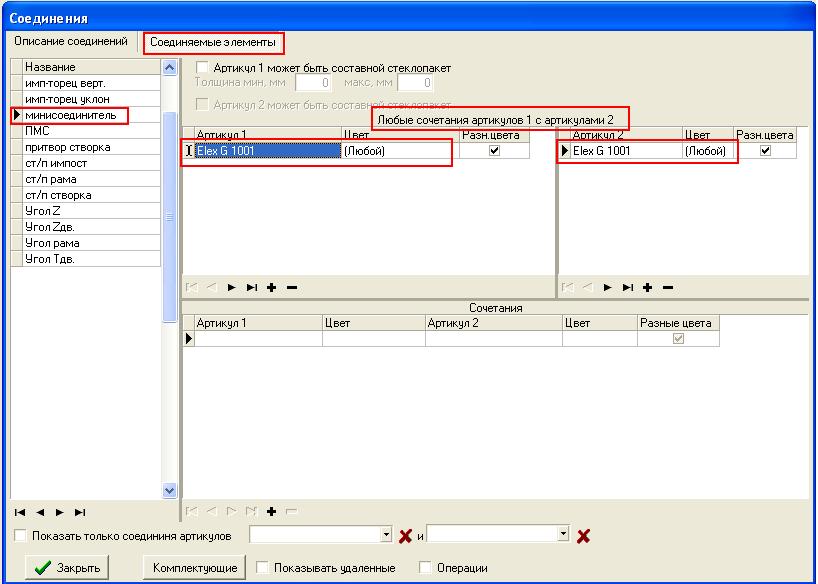

На странице "Соединяемые элементы" в таблицу "Любые сочетания артикулов 1 с артикулами 2" в качестве артикулов 1 и 2 выбираем артикул рамы Elex G 1001

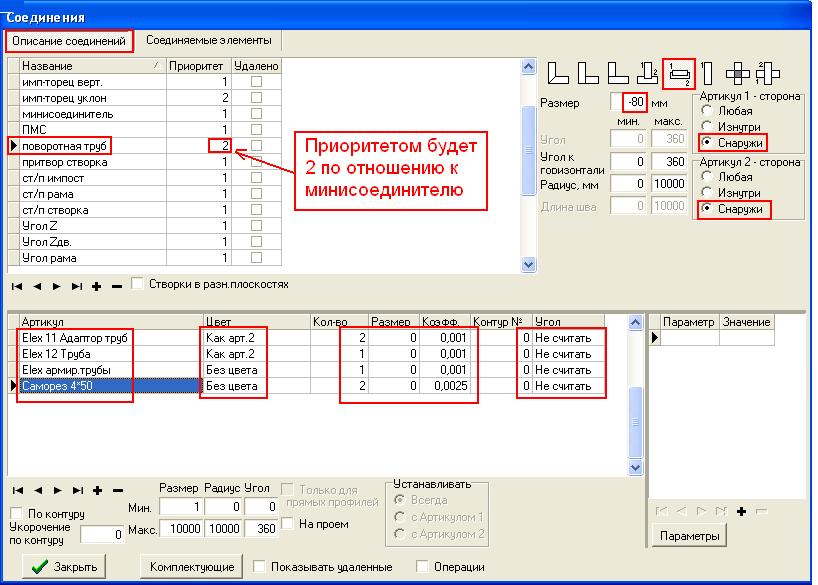

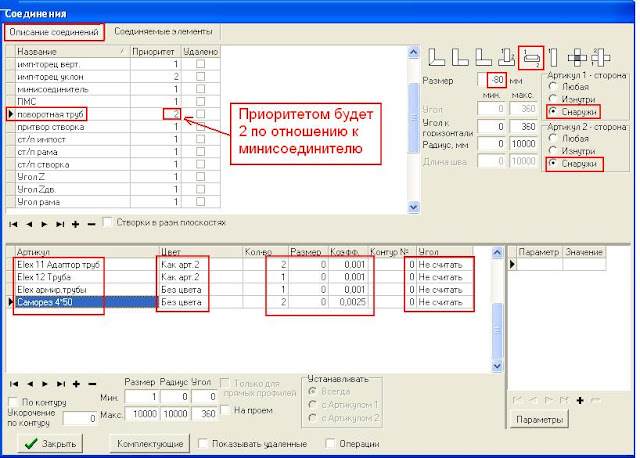

Межрамное соединение при помощи поворотной трубы будет идентично по смыслу и будет отличатся спецификацией комплектующих входящих в состав данного соединения и величиной размер.
Величина размер так же будет со знаком минус. Размер соединения будет равен диаметру поворотной трубы плюс толщина двух адапторов к трубе.
В нашем случае адаптер 20мм, труба диметром 40мм. Размер = 80 мм.

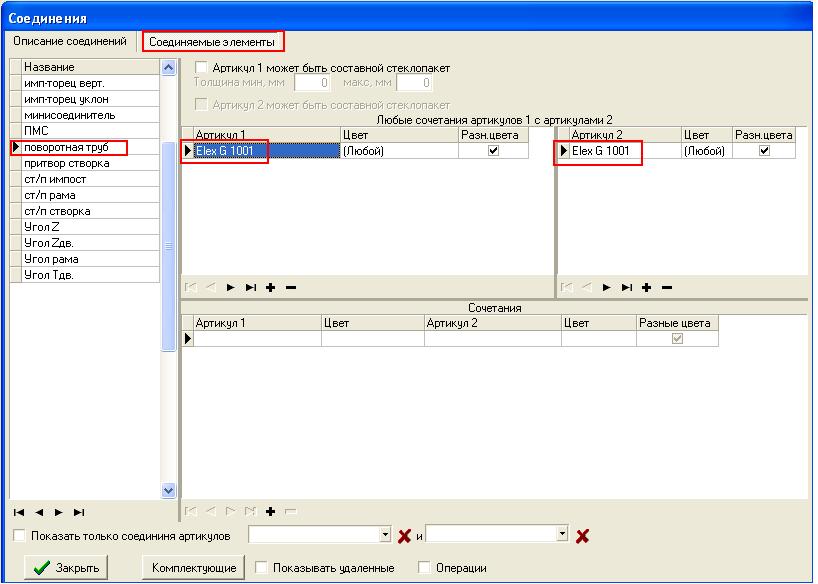

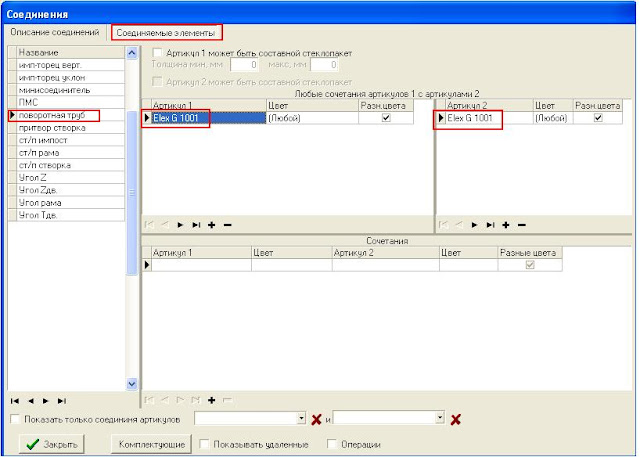

На странице "соединяемые элементы" в таблицу "Любые сочетания артикулов 1 с артикулами 2" выбираем так же артикул рамы Elex G 1001 в качестве артикула 1 и 2
Далее рассмотрим примеры прилегающих соединений створки с рамой и импостом
2 комментария:
Не показывает адаптер соеденительный,просто раздвигает раму на указанную толщину адептера.
К сожалению в Супер Окна 5 нет возможности разделения рамы межрамным соединителем. В программах Супер Окна 6 и выше предусмотрен такой элемент как "Межрамный соединитель" и контуры можно разделить соединителями и в эскизах прорисовывается сам элемент.
