Ввод соединений
Вызов диалога Соединения: Меню -> Справочники -> Соединения.
Все элементы конструкции (профили рам, импостов, штульпом, створок, заполнения) образуют соединения между собой. В одном соединении участвуют два артикула, т. е. в программе невозможно создание соединения с тремя элементами конструкции (например импост входит в соединение рам).
Существует три типа соединений:
угловое (угловое соединение рам и угловое соединение створок),
торцевое (импост входит в раму или в створку, штульп заходит в раму), прилегающее (створка прилегает к раме, стеклопакет прилегает к раме, импосту или створке и т.д.).
Торцевое и прилегающее соединение образуют два элемента, один из которых является базовым или главным, второй – зависимым. Например, в торцевом соединении «Импост-рама» рама является главным элементом, импост – зависимым, в прилегающем соединении «Стекло-пакет – створка» створка является главным элементом, стеклопакет - зависимым.
Таким образом, главный элемент соединения это тот элемент к которому прилегает или входит зависимый.
Зависимый элемент будем называть артикулом 1,
главный - артикулом 2.
В угловом соединении оба элемента, образующие соединение равнозначны, поэтому не имеет значения какой из элементов будет артикулом 1, а какой артикулом 2.

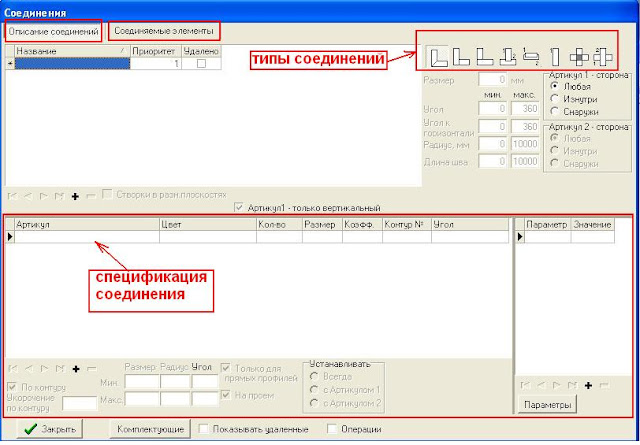

Диалоговое окно справочника "Соединения" состоит из двух страниц “Описание соединений” и “Соединеняемые элементы”.
Нижняя часть – спецификация соединения.
В столбце Название вводится понятное по смыслу название соединения. Несколько соединений могут иметь одно название, но это нежелательно, так как при проектировании изделия будет невозможно отличать одно соединение от другого.
Во втором столбце приоритет, который необходимо присвоить соединениям, совпадающим по типу и ограничениям, но с разными спецификациями. Для каждого соединения можно задать технологические ограничения его применения, используя поля Угол, Угол к горизонтали и Радиус, Длина шва расположенные в правой части диалогового окна.
На пиктограммах в верхнем правом углу схематично показан вид соединений. Возможные типы соединений:
угловые соединения 90 гр;
угловое соединение 45 гр;
торцовое соединение;
прилегающее соединение.

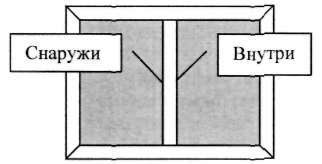

Кроме того, для каждого из двух артикулов, образующих соединение, оно может находиться либо изнутри, либо снаружи. Исключение составляют заполнения, для которых соединение может быть только снаружи, например если в раму вставляется стекло-пакет или створка, то это соединение для рамы находится изнутри, а для створки или стекло-пакета снаружи.
Для прилегающих соединений с импостом или штульпом наружной считается сторона слева от профиля.
Таким образом, в группах Артикул1-Сторона и Артикул2-Сторона указывается с какой стороны находится соединение: с любой, снаружи или изнутри.

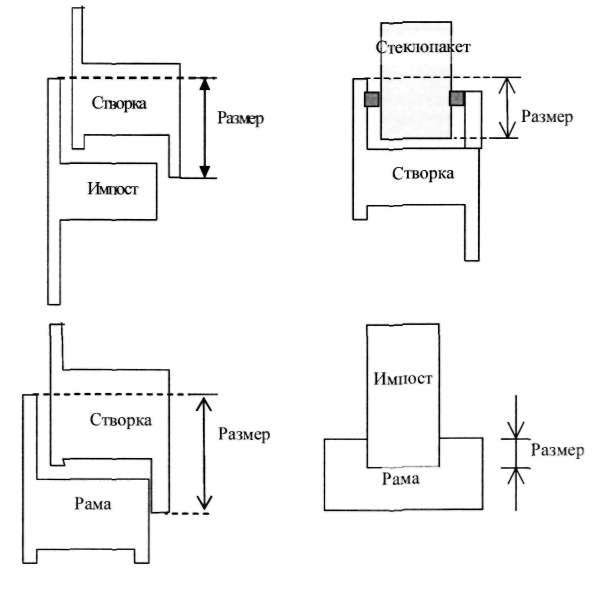

Размер соединения - это расстояние на которое Артикул 1 заходит внутрь Артикула2.
Этот показатель оказывает влияние на расчет размеров профилей и заполнения.
Программа считает размеры комплектующих по таким формулам:
[Размер створки]=[Габаритный размер (Размер рамы)]-2* [Ширина рамы]+2*[Размер соединения створка-рама]
[Размер стеклопакета]=[Размер створки]-2* [Ширина створки]+2* [Размер соединения створка-стеклопакет]
Если в раму вставить импост, то его размер будет равен:
[Размер импоста]=[Габарит рамы]-2*[Ширина рамы]+2* [Размер соединения импост-рама]
По этому от того на сколько правильно будет назначен размер в том или ином соединении, будет зависеть точность расчетов самой программы.
Угол,
Угол к горизонтали,
Радиус
Длина шва расположенные
в правой части диалогового окна.
Минимальный и Максимальный углы - пределы изменения угла между профилями для угловых и торцевых соединений.
Минимальный и Максимальный угол к горизонтали - это ограничения на место расположения соединения (для прилегающих соединений). Для прямоугольной конструкции горизонтальный верхний профиль принят за О градусов, далее против часовой стрелки: левый - 90 градусов, нижний - 180, правый - 270. Например, если створка заходит в раму снизу на расстояние отличное от других сторон, то необходимо создать три соединения с углами к горизонтали 0-179 с одним размером, 180 - 180 с другим размером и 181-360 с размером, как и в первом случае. Эти три соединения будут обеспечивать соединение рамы со створкой по всему контуру с нужными размерами.
Радиус - это ограничения для прилегающих соединений.
Длина шва - это ограничения для угловых соединений первого типа.
Створки находятся в разных плоскостях - флаг устанавливается для прилегающего соединения двух раздвижных створок, если они находятся в разных плоскостях (раздвижные створки).
Флаг «Артикул1 только вертикальный» (доступен только для угловых соединений) - устанавливается в том случае, если необходимо описать такое угловое соединение, в котором один из соединяемых профилей может быть только вертикальным, другой - только горизонтальным.
В этом случае Артикул1 - на странице «Соединяемые элементы» всегда должен быть вертикальный профиль.

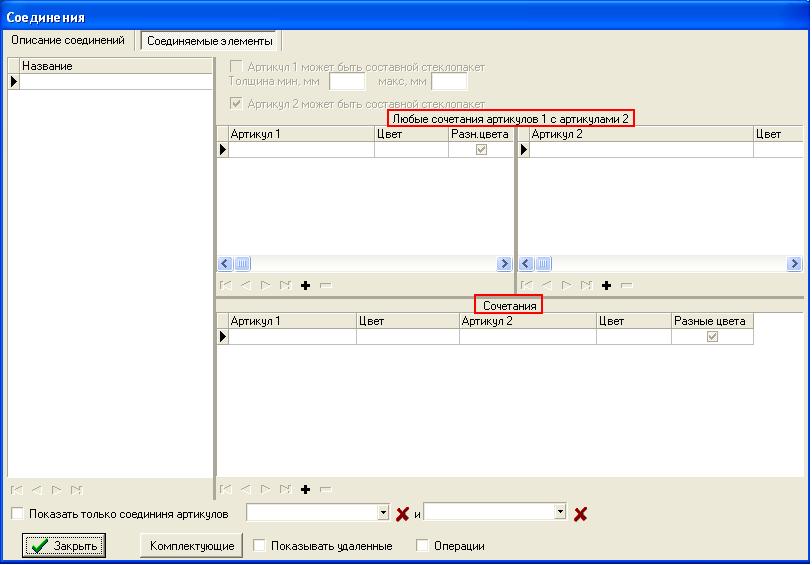

После того, как на странице «Описание соединений» введено название соединения, выбран тип соединения (угловое, торцевое или прилегающее), заданы Размер и технологические ограничения, на странице «Соединяемыеэлементы» необходимо внести артикулы профилей, которые будут соединяются между собой вышеописанным способом.

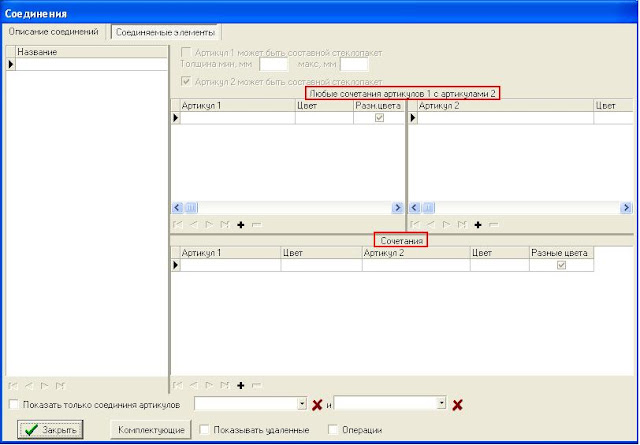

В таблице «Любые сочетания Артикула1 с Артикулам2» вводятся все Артикулы 1, которые могут соединяться со всеми Артикулами 2. Т.е. любой элемент из таблицы Артикул 1 может соединятся с любым элементом из таблицы Артикул 2.(стеклопакеты, глухие заполнения и др., могут соединяться с любым профилем указанным в правой части "Артикул 2")
Для прилегающих соединений, если Артикул 1 - стеклопакет, который собирается на производстве из стекол и дистанционных рамок различной толщины (т.е. стеклопакеты одинаковой толщины могут содержать разное количество стекол и рамок), то нужно установить флаг «Артикул 1 может быть составным стеклопакетом» и поставить минимальную и максимальную толщину стеклопакета. Таким образом для этого соединения будут подходить все составные стеклопакеты, толщина которых будет лежать в пределах минимальной и максимальной толщины.
В таблице «Сочетания» устанавливается прямое соответствие между Артикулом 1 и Артикулом 2 «один в один». Т.е. соединяются между собой только те артикулы, которые находятся в одной строке.
Например: Необходимо описать угловое соединение первого типа для пластиковых профилей(соединение элементов под углом 45 град.). Как правило при таком соединении пластиковые профили свариваются. Свариваться между собой могут только одинаковые артикулы рам или створок, следовательно в таблице «сочетания» в одной строке Артикул 1 и Артикул 2 будут одинаковыми. Этих строк может быть столько, сколько профилей могут быть соединены данным способом и удовлетворять технологическим ограничениям на странице «Описание соединения».

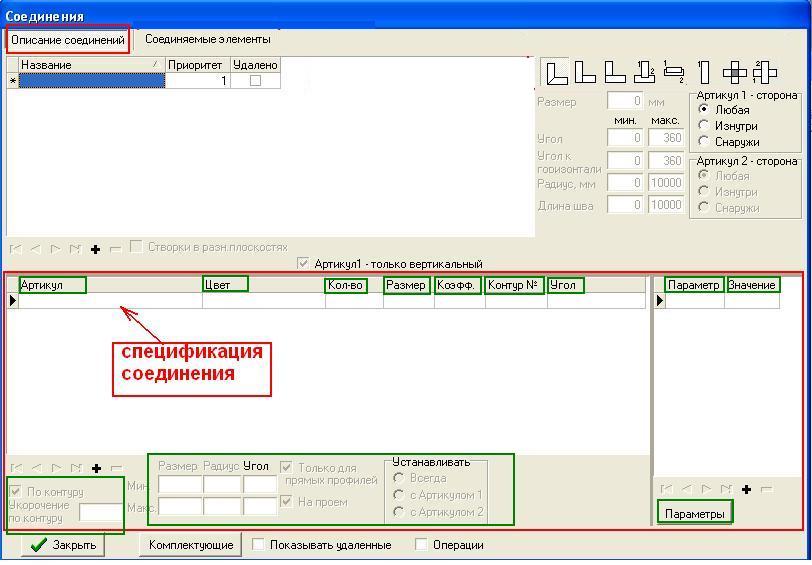

Заполнение таблицы спецификации соединения
Соединения, описываемые в верхней части страницы «Описание соединений» и на странице «Соединяемые элементы» позволяют создать только эскиз изделия.
Спецификация изделия формируется из спецификации соединения (таблица в нижней части справочника «Соединения» на странице «Описание соединений»).
Основные профили прописываются:
• рамы и створки - в угловых соединениях;
• порог - в угловом соединении порог-рама.
• импост - в торцевых соединениях импост-рама, импост-створка, импост-импост;
• штульп - в торцевых соединениях штульп-рама, штульп-порог, штульп-импост;
Кроме профиля для соединения в спецификации должны быть прописаны те комплектующие, которые будут используются в этом соединении и для которых необходимо получить расчет их количества или нарезки. Это могут быть штапики, уплотнители, шурупы, подставки под стеклопакет и т. д.
Некоторые комплектующие можно прописывать не в Соединениях, а в справочнике Вставки.
Например: - декоративные колпачки на штульп. Их можно внести в спецификацию соединения, но тогда если будет описано несколько разных соединений, в которых используется этот штульп (соединения штульпа с рамой и соединение штульпа с порогом), то эти колпачки придется прописывать в каждом соединении. В таких ситуациях, когда размер или количество комплектующего, независимо от соединения, остается постоянным, его можно прописать во вставках (см. раздел Ввод вставок).
В столбце «Цвет» указывается цвет комплектующего. В списке для выбора предложены варианты цвета, который может иметь комплектующий. Здесь можно выбрать конкретный цвет: черный, белый, серый и т.д., а можно указать, что цвет комплектующего нужно подбирать к цвету какого-то из элементов образующих соединение. В этом случае следует указать «Как артикул 1» или «Как артикул 2». Если цвет комплектующего подбирается по внешнему или внутреннему цвету «Артикула 1» или «Артикула 2», то выбирается соответственно «Как Артикул 1/2 изнутри/снаружи.
Например штапик подбирается по внутреннему цвету профиля, т.е. как «Артикул 2 изнутри». В таком случае программа будет анализировать цветовую группу штапика. Если в ней присутствует цвет совпадающей с цветом «Артикула 1» или «Артикула 2» изнутри, то штапик получит цвет, совпадающий с цветом Артикула 1 / 2 изнутри. Если такого цвета не находится, тогда программа проанализирует данные на странице «Соответствие цветовых групп» таблицы «Цвета и цветовые группы». Если там задано соответствие цветов в цветовых группах строки спецификации и Артикула 1 / 2, то для строки спецификации берется указанный цвет. Если нет, то при проектировании программа выдаст предупреждающее сообщение о невозможности подбора цвета.
Кол-во - количество комплектующего для этого соединения.
Размер - от значения этого поля зависит расчет длинны или количества комплектующего.
• При угловом соединении этот размер указывает на укорочение комплектующего относительно габаритных размеров изделия.
• При торцевом указывает на расстояние на которое этот комплектующий заходит в Артикул 2.
• В прилегающем соединении этот размер показывает на какое расстояние от светового проема комплектующий заходит в Артикул 2.
Коэффициент - это количество комплектующего на 1мм профиля.
• Если единица измерения комплектующего из спецификации -метры (например профиль, уплотнитель, штапик и т.д.), то коэффициент равен 0,001 (1мм = 0,001м, т.е. на 1 мм профиля приходится 1 мм комплектующего).
• Если единица измерения комплектующего штуки (комплекты), то коэффициент показывает сколько штук приходится на 1 мм изделия. Например, если шурупы вкручиваются через 300 мм, то на 1мм профиля приходится 1/300=0,0033 шурупа.
• Если единица измерения комплектующего литры или килограммы, то коэффициент показывает сколько литров (килограмм) приходится на 1мм. Пусть на метр стеклопакета идет 400 г. Бутила, тогда на 1 мм будет 0,001/0,4 = 0,0025.
Таким образом, Количество элемента спецификации вычисляется как (Габаритный Размер - Размер) х Коэфф.
Контур № - устанавливается в случае, когда два элемента спецификации с одним артикулом образуют несколько контуров, например уплотнитель одного артикула имеет разный размер (на разные расстояния заходит в профиль относительно цветового проема).
Угол - для профилей, образующих соединение определяет порядок расчета углов распила:
• "Основной" рассчитывает угол так, как он выбран в правой верхней части формы.
• "Бисс." - рассчитывает угол строго по биссектрисе.
• "Соед." - делает угол распила профиля равным углу между двумя профилями.
• "90°" - делает угол строго 90°.
• "Не считать" - угол не рассчитывается.
• "Сварной шов" - размер профиля зависит от угла.
Флаг «По контуру» и поле «Укорочение по контуру» - в случае прилегающих соединений для комплектующих расположенных по контуру проема с укорочением, например уплотнение, в которое расположено не по всему контуру, а с промежутком для микропроветривания.
Флаг «Только для прямых профилей» при установке этого флага комплектующий из спецификации соединения попадет в спецификацию изделия только в том случае, если профили со страницы «Соединяемые элементы» будут прямые.(для правильного подсчета количества армирования в изделиях типа - арка, для артикулов армирования устанавливается данный флаг)
Устанавливать («Всегда»; «С Артикулом 1»; «С Артикулом 2») - к чему прописывается данный элемент спецификации. По умолчанию - в положении «Всегда». Соединение образуют два элемента. Иногда бывает необходимо, чтобы элемент спецификации употреблялся не на все соединение, а на один из его элементов: Артикул 1 или Артикул 2. Например в угловом соединении рамы и порога.
На проем - в случае прилегающих соединений створка-рама устанавливать для комплектующих, имеющих единицу измерения метр, которые устанавливаются на весь проем. Например, отлив, устанавливаемый в производствах конструкций из дерева на нижнюю раму.
Для каждого комплектующего из спецификации соединения также можно задать технологические ограничения его применения, используя поля Угол, Размер и Радиус расположенные внизу диалогового окна. Из спецификации для соединения программа будет выбирать те элементы, которые удовлетворяют данному размеру, радиусу и углу.
Если необходимо выбрать элемент спецификации соединения по желанию заказчика или проектировщика, то для этого элемента вводится ограничение по параметрам.
Например, если нужно выбрать какой штапик ставить: прямой, фигурный или элеганс, то добавляется параметр «Штапик» с набором значений «прямой» «фигурный» и «элеганс». В спецификацию вносятся три штапика и напротив каждого из них ставится параметр «Штапик» с соответствующим значением. Новый параметр добавляется нажатием кнопки Параметры и ниже добавляется набор его значений. Это позволит Вам выбрать данный элемент в процессе проектирования.
Для копирования соединения на странице «Описание соединений» на нужном соединении щелкните правой кнопкой мыши и выберите «Копировать», затем выберите один из пунктов «Вставить» и «Вставить с соединяемыми элементами».Для удаления соединения из списка используется кнопка удаления, указанная в Правилах работы с таблицами. Невозможно удалить из списка соединение, использованное в имеющихся счетах. Можно запретить его дальнейшее использование, установив флаг Удален. При этом запись исчезает из списка.
Для показа в списке удаленных соединений используется флаг Показывать удаленные.
