В качестве примера рассмотрим создание углового соединения рамы оконной Elex согласно нашего прайс-листа.
1. Для создания эскиза рамы, нам нужно создать угловое соединение из профилей рамы. В нашем примере это артикул 1001 - рама оконная ELEX.
Создадим новое соединение и назовем ее "Угол рама". 1-ый тип соединения - для свариваемых профилей.
Теперь вносим в спецификацию соединения комплектующие входящие в данное соединение. Это артикул рамы 1001, артикул армирования рамы, и крепление армирования к профилю рамы - саморезы.
1. Рама оконная
артикулу - Elex G 1001 (G - обозначение рамы)
цвет - Как арт. 2
количество - 1
Размер - 3мм. со знаком минус (припуск на сварной шов, на одно соединение. При сваривании элементов происходит укорачивание заготовки на 3мм.)
Коэффициент - 0,001
Контур № - 0
Угол - основной
2. Армирование рамы
артикулу - Elex армир G T (G - обозначение рамы T - обозначение импоста)
на следующей странице рассмотрим пример создания торцового соединения
1. Для создания эскиза рамы, нам нужно создать угловое соединение из профилей рамы. В нашем примере это артикул 1001 - рама оконная ELEX.
Создадим новое соединение и назовем ее "Угол рама". 1-ый тип соединения - для свариваемых профилей.
Теперь вносим в спецификацию соединения комплектующие входящие в данное соединение. Это артикул рамы 1001, артикул армирования рамы, и крепление армирования к профилю рамы - саморезы.
1. Рама оконная
артикулу - Elex G 1001 (G - обозначение рамы)
цвет - Как арт. 2
количество - 1
Размер - 3мм. со знаком минус (припуск на сварной шов, на одно соединение. При сваривании элементов происходит укорачивание заготовки на 3мм.)
Коэффициент - 0,001
Контур № - 0
Угол - основной
2. Армирование рамы
артикулу - Elex армир G T (G - обозначение рамы T - обозначение импоста)
цвет - Без цвета
количество - 1
Размер - 50мм.
Коэффициент - 0,001
Контур № - 0
Угол - Не считать
Только для прямых профилей - устанавливаем флаг.(естественно, ведь в гнутых профилях рамы, армирование не вставить, значит и саморезы не нужны будут. По этому, при установки данного флага, программа будет учитывать данный артикул только в прямых участках рамы.)Крепление армирования к профилю.
Артикул - Саморез 3,9*19
Цвет - без цвета
Количество - 1 шт.
Размер - 50 мм.
Коэффициент - 0,0033 (из расчета, армирование крепится к раме шагом 300мм)
Контур № - 0
Угол - не считать
Только для прямых профилей - устанавливаем флаг.
Переходим к странице "Соединяемые элементы". На этой странице мы должны вводить артикулы входящие в состав данного соединения.
В таблицу "Любые сочетания артикулов 1 с артикулами 2" вписываем артикул рамы, в нашем случае, рама оконная Elex 1001
Так же создаем соединение для угла оконной створки и дверной створки внутреннего и наружного открывания. Эти соединения будут отличаться лишь в значении величины Размер. По этому рассмотрим как он высчиляеться для каждого сопряжения в отдельности.
Значение величины Размер для армирующих профилей оконной створки Elex артикул 3001 будет равным 65мм.
На странице "соединяемые элементы", в таблицу "Любые сочетания артикулов 1 с артикулами 2" вписываем артикул створки оконной, в нашем случае, рама оконная Elex 3001.
Так же создаем угловое соединение для дверной створки внутреннего и наружного открывания.
Так же создаем угловое соединение для дверной створки внутреннего и наружного открывания.

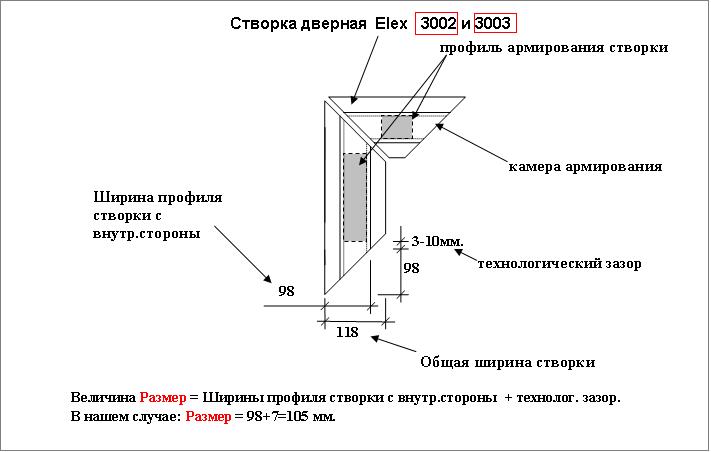

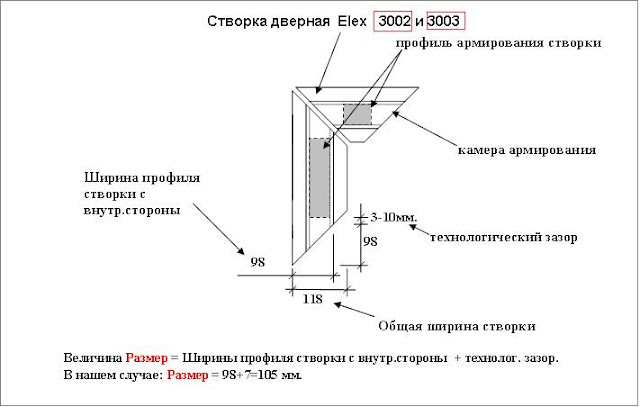

Значение величины Размер для армирующих профилей дверных створок Elex артикул 3002 и 3003 будет равным 105мм.
На странице "соединяемые элементы", в таблицу "Любые сочетания артикулов 1 с артикулами 2" вписываем:

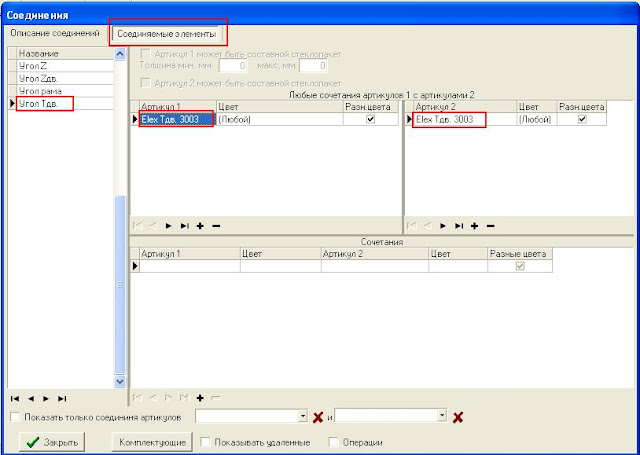

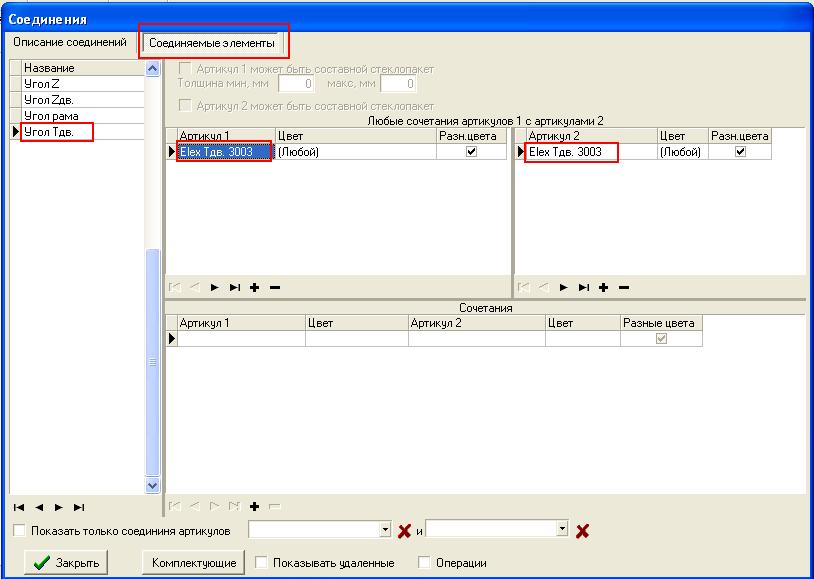

Для углового соединения "Угол Тдв." - артикул дверной створки наружного открывания, в нашем случае, рама оконная Elex 3003.

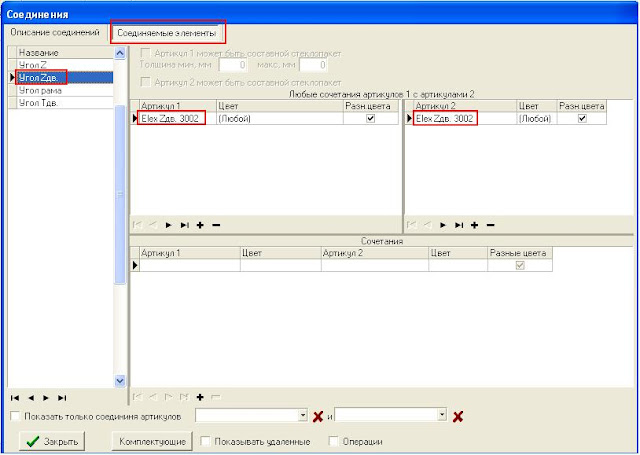

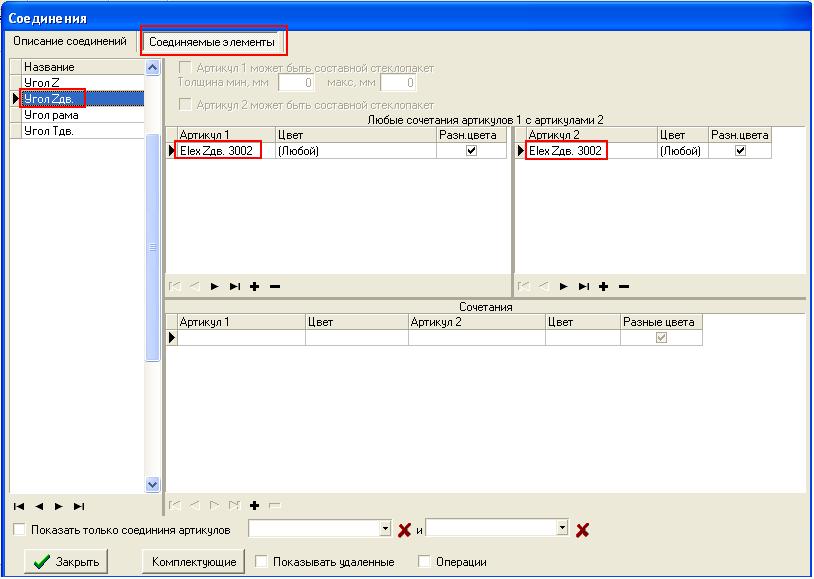

Для углового соединения "Угол Zдв." - артикул дверной створки внутреннего открывания Elex 3002, .
на следующей странице рассмотрим пример создания торцового соединения
