Cправочник "Комплектующие" - Основные профили

Для начало научимся настраивать базу данных для  проектирования и расчета окон и дверей Белого цвета.
Настройку базы данных под другие цвета мы рассмотрим позже, после того как мы полностью настроим базу под белый цвет.
Для этого нам нужно будет вводить основные профили рамы, импоста, створки, дверной створки и штульпа, типы заполнений, раскладки для стекло-пакетов, москитные сетки и дополнительные комплектующие (штапики, армирование, фурнитуру, материалы для монтажа, аксессуары, метизы и другие)

Открываем справочник "Комплектующие"

В этом разделе справочника вводятся основные профили. Это профили рам, створок, импостов, штульпов.

Для примера воспользуемся тем же прайс-листом от компании ООО Торговый дом "Проф-Сити" г.Краснодар.
смотрите здесь

И так приступим к вводу артикулов основных профилей.

Вкладка "Основные профили"

Смотрим рисунок ниже. На рисунке пунктами мы указали очередность наших действий. Вводим артикул рамы оконной

И так на рисунке видно:

1 - куда и как вводить код артикула

2 - так же, название артикула

3 - как выбрать цветовую группу

4 - где и как выбрать группу поставщиков

5 - где и как вводить данные о поставщике

После того как вы ввели данные о поставщике, в окне "Поставщики" нажимаете "ОК" и у вас на экране останется активным окно "Прайс-группы"

В этом справочнике уже будет одна заполненная строчка

1-ая графа "Наименованием " - Торг.дом Проф-Сити

2-ая графа "Поставщик" - название поставщика занесенного вами в справочник "Поставщики"

3-яя графа "Валюта прайса" выбираем из выпадающего списка "руб" - согласно валюты прайса "Проф-Сити"

4-ая графа "Коэфф.себ-ти"  здесь вы должны вводить коэффициент себестоимости по отношению к данному поставщику. Этот коэффициент вы сможете отредактировать в любое время. Если у вас еще нт данных о себестоимости поставляемых товаров от вашего поставщика можете пока оставить его равным 1

5-ая графа еще один регулирующий стоимость изделий коэффициент. Назовем его "коэффициент рентабильности". Его так же пока оставьте равным 1

О том как они считаются, поговорим позже. Это отдельная тема и для этого мы посветим отдельный раздел.

После закрытия окна "Прайс-группы"

откроется окно "Подтверждения" с предложением о пересчете цен с учетом коэффициентов, вы должны согласится и нажать "Да"

После того как программа пересчитает цены, окно "Прайс-группы" закроется и вы останетесь в окне справочника "Комплектующие"

Далее:

Примечание к рисунку:

1,2,3 - значение берете из прайс-листа.

4 - "Раскрой" для комплектующих которые хотим чтоб в распечатках  выводились размеры по заготовкам ставим "галочку" (это профили рам,  створок импостов, штапики, армирование.) А вот для резины(уплотнения)  такой необходимости нет, по этому им не ставим и размер будет   выводится общим количеством погонных метров.

5 и 6 - Это геометрические размеры, их берем из чертежей. (каталог)

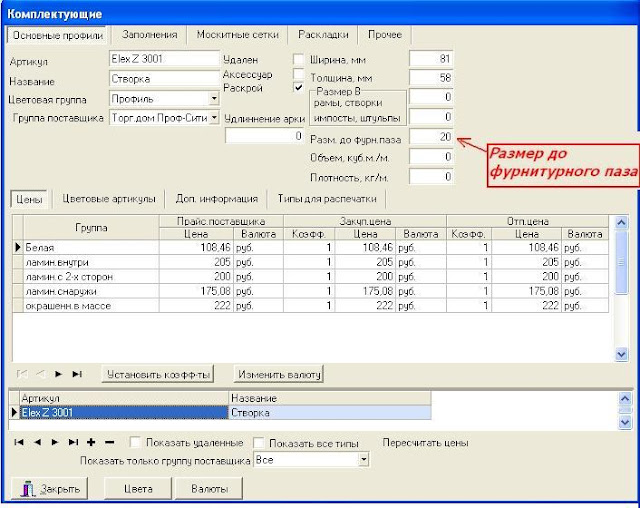

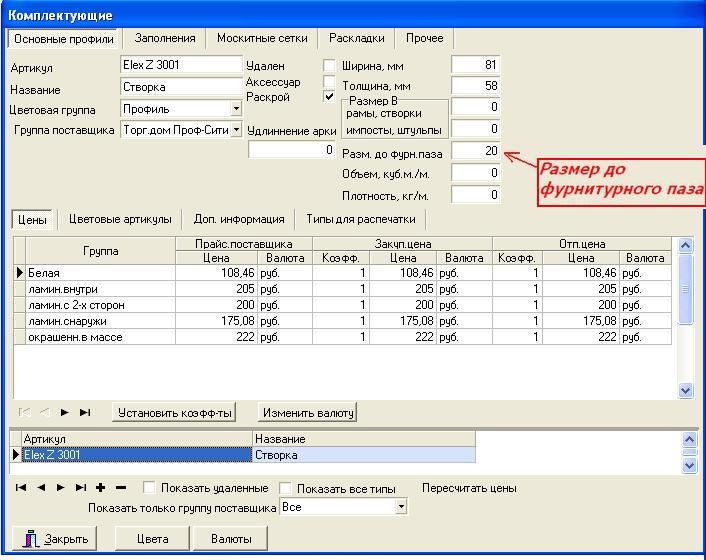

При вводе комплектующих элементов "створка" в справочник "Комплектующие" нужно вводить дополнительный параметр "Расстояние до фурнитурного паза"

  Из рисунка видно что размер до фурнитурного паза равен разности между, общей шириной створки и шириной стороны створки.
В нашем случае он равен 20 мм.

При вводе комплектующих элементов "импост"

в справочник "Комплектующие" нужно вводить дополнительный параметр -  "Размер В"

Это расстояние равно 1\2 ширины импоста. В нашем случае - 43 мм.

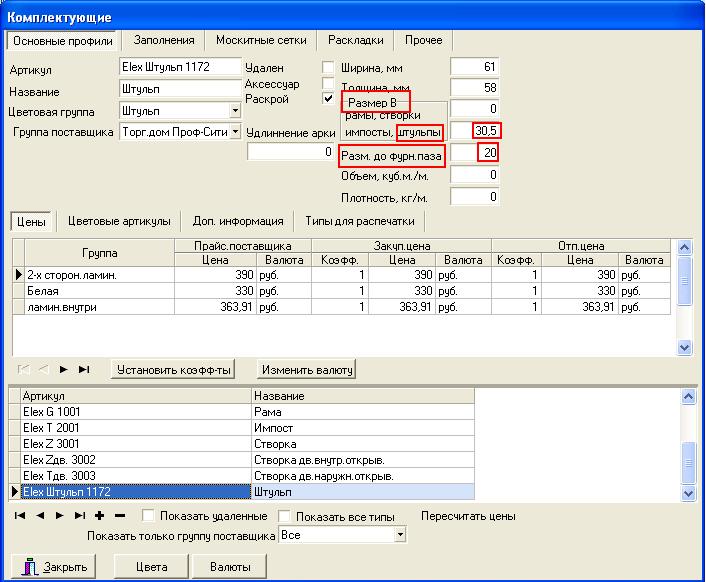

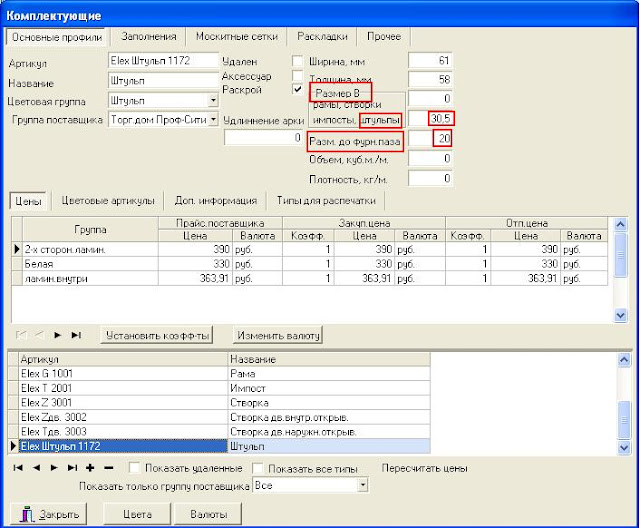

При вводе комплектующих элементов "штульп"

в справочник "Комплектующие" нужно указать

 и  "Размер В" и "Расстояние до фурнитурного паза"

Размер В равн 1\2 ширины штульпа. В нашем случае - 30,5 мм.

Расстояние до фурнитурного паза - 20 мм.

 Створку дверную

 внутреннего и наружного

 открывания.

 вводим так же как при вводе створки оконной

Следующий наш шаг - мы должны занести в справочник артикулы заполнений для наших будущих изделий. Они заносятся в раздел "Заполнения" данного справочника.
Для этого переходим по ссылке  расположенная  ниже
ДАЛЕЕ
