Прилегающие соединения заполнений с профилем.
Соединение имеет вид:

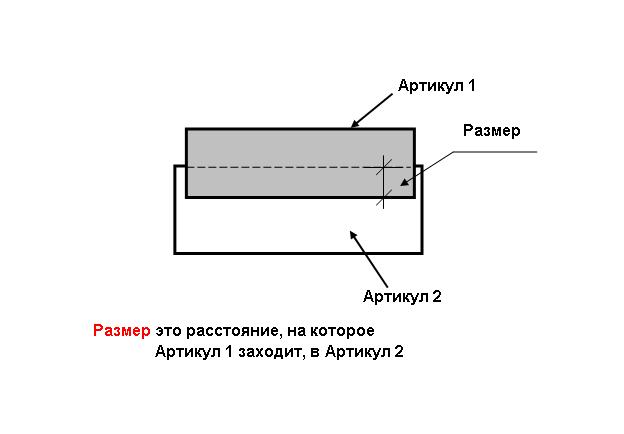

1. Соединение заполнений с раммой, ипостом и створками. Артикул1 - заполнение, Артикул2 - рама (для соединения с рамой), импост (для соединения с импостом) или створка (для соединения со створкой), указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс.) в спецификации штапик (цвет - «Как Артикул 2 изнутри», количество=1; размер=расстояние на которое заходит штапик в профиль; коэффициент=0,001, уплотнение (количество=1; размер=расстояние на которое уплотнение заходит в профиль; коэффициент=0,001).
2. Межрамное соединение, например в балконном блоке: в таблице вводится название, устанавливается приоритет (по умолчанию 1)-, указывается размер в мм (со знаком минус если между рамами существует пространство), угол к горизонтали (мин. и макс.) и радиус (мин. и макс); в спецификации - соединительный профиль (количество=1; размер=0; коэффициент=0,001).
3. Соединение створка - рама (обычно таким же будет и соединение створка - импост): артикул1 - створка, артикул2 - рама (импост), указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс);
в спецификации указываются уплотнения (количество; размер=расстояние от внутреннего края рамы до этого уплотнения; коэффициент=0,001).
4. Соединение створка - штульп с внутренней стороны штульпа:
артикул1 - створка, артикул2 - штульп, указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс); спецификация аналогичная спецификации соединения створка-импост.
5. Соединение створка - штульп с наружной стороны штульпа:
артикул1 - створка, артикул2 - штульп, указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс); в спецификации шурупы (количество=1; размер=0; коэффициент=0,004 - 4 шурупа на метр).
6. Прилегающее соединение двух створок: указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс); уплотнители (количество; размер; коэффициент=0,001).
7. Прилегающее соединение москитной сетки и профиля:
Соединение москитной сетки допускается с рамой или импостом. Артикул 1 - москитная сетка, Артикул2 - рама (для соединения с рамой), импост (для соединения с импостом), указывается размер (мм), угол к горизонтали (мин. и макс.) и радиус (мин. и макс.) в спецификации крепежные элементы.
Рассмотрим соединение заполнений с рамой, импостом и створками.

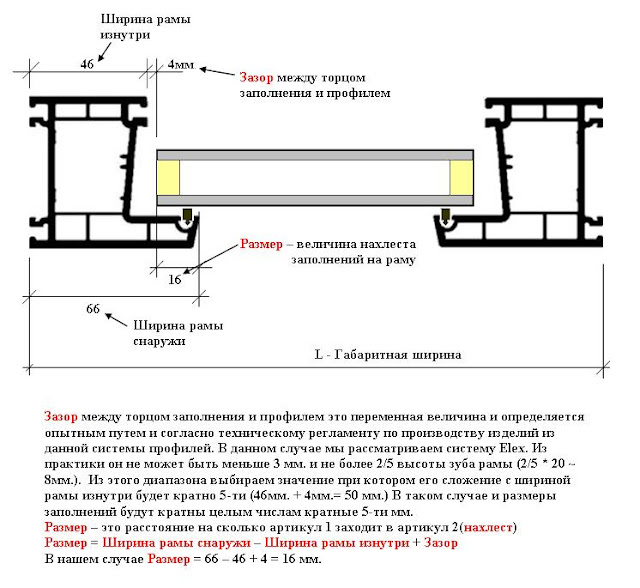

Пример вычисления величины "Размер" для соединения заполнений с рамой
Создаем прилегающее соединение для заполнений с рамой

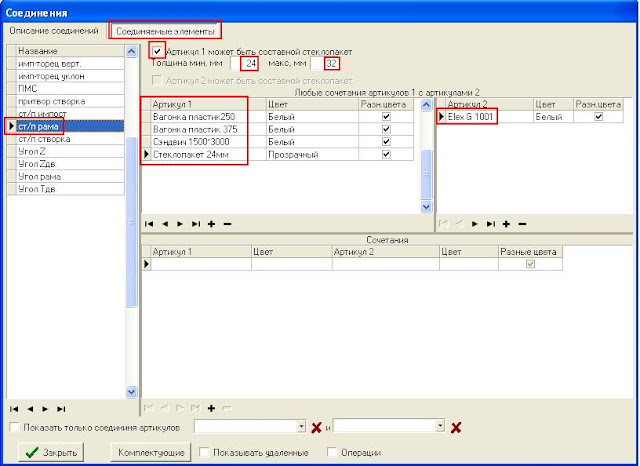

В состав соединения на странице "Соединяемые элементы" в таблице "Любые сочетания артикулов 1 с артикулами 2" в графе Артикул 1 перечисляем все виды заполнений, в графе Артикула 2 - рама

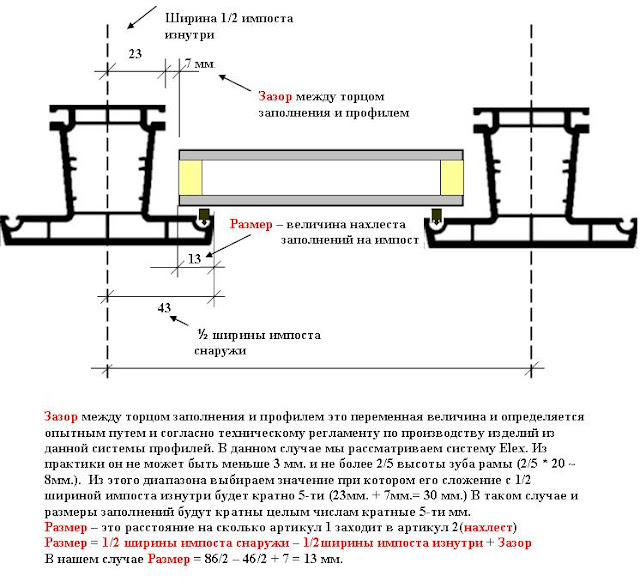

Пример вычисления величины "Размер" для прилегающего соединения заполнений с импостом.

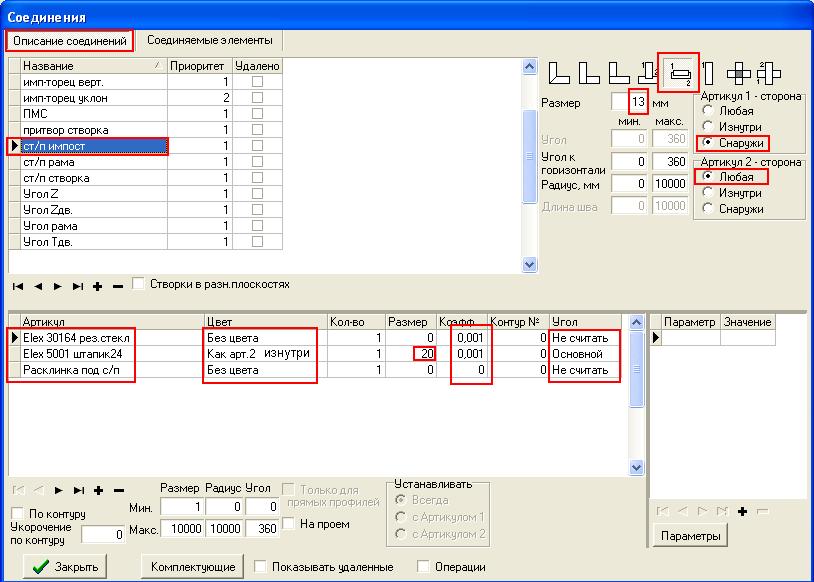

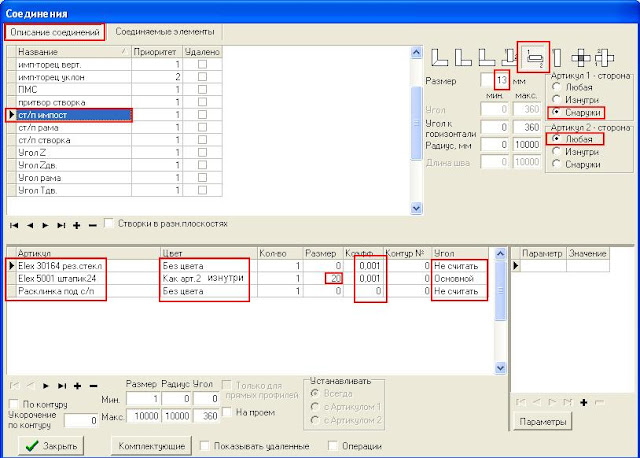

Создаем прилегающее соединение для заполнений с импостом
В состав соединения на странице "Соединяемые элементы" в таблице "Любые сочетания артикулов 1 с артикулами 2" в графе Артикул 1 перечисляем все виды заполнений, в графе Артикула 2 - импост
Пример вычисления величины "Размер" для прилегающего соединения заполнений и створка оконная.
"Зазор" это расстояние между торцом заполнения и створкой. Это величина на сколько необходимо округлить величину общей высоты рамы плюс створка с внутренней стороны до ближайшего числа кратного 5-ти. в большую сторону.
38+61 = 99мм - Общая высота рамы со створкой
105 мм - ближайшее в большую сторону число кратное 5-ти
"Зазор" = 105 - 99 = 6мм.
"Размер" = 20мм(высота зуба профиля) - "Зазор"= 20 - 6 = 14 мм.

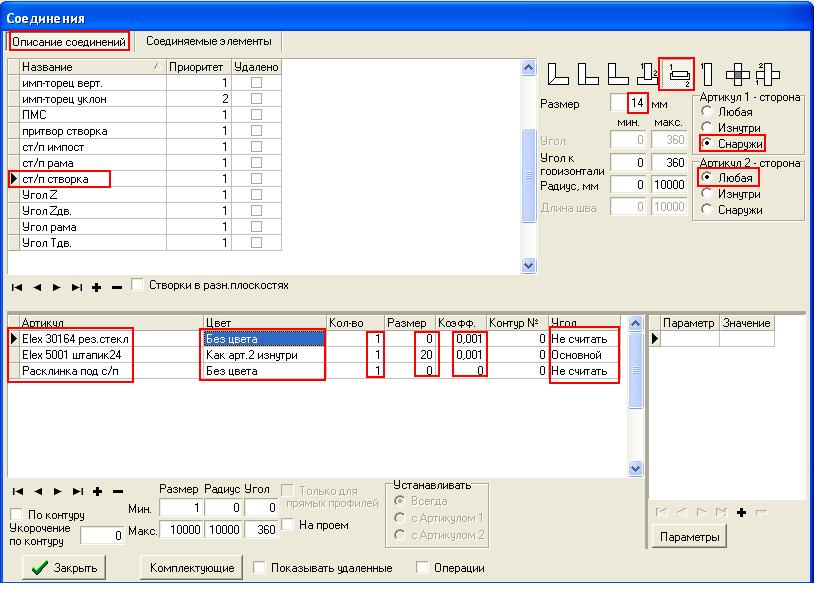

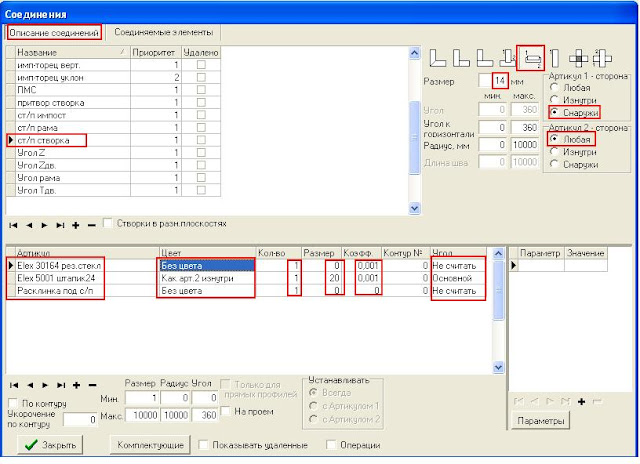

Создаем прилегающее соединение заполнения и створки оконной

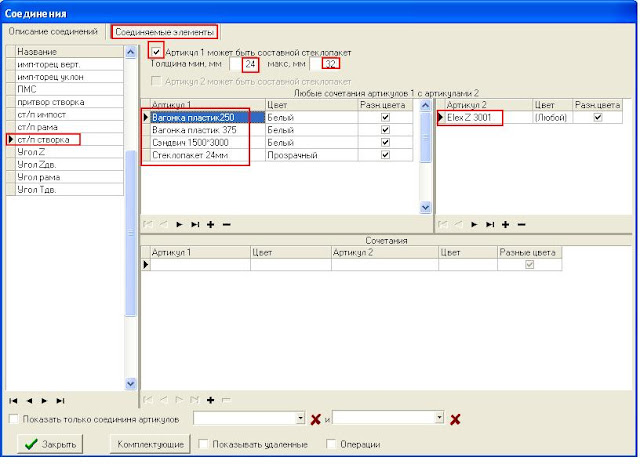

В состав соединения на странице "Соединяемые элементы" в таблице "Любые сочетания артикулов 1 с артикулами 2" в графе Артикул 1 перечисляем все виды заполнений, в графе Артикула 2 - створка оконная
Далее рассмотрим примеры прилегающих межрамных соединений
