Торцовые соединения

Торцевые соединение.

Соединения импост-рама, импост створка, импост-импост.

Соединение имеет вид:

где Артикул1 - импост, Артикул2 может быть рамой (при соединения с рамой), створкой (при соединения со створкой) или импостом (при соединения с импостом).

В данном соединении Артикулом 2 на странице «Соединяемые элементы» всегда будет тот артикул, в который входит импост. На странице «Описание соединений» в поле размер (под типом соединения) необходимо указать расстояние, на которое заходит импост в месте крепления в Артикул 2 (см. рис. выше). Укажите ограничения на мин. и макс, угол, который могут образовывать между собой импост и профиль, к которому он крепится.

Для расчета размеров импоста его необходимо включить в спецификацию соединения.

• Артикул - Артикул 1;

• Цвет - Как артикул 1(или как артикул 2, тогда импост будет

подбираться под цвет профиля, к которому он крепится);

• Количество - 1;

• Размер - 0;

• Коэффициент - 0,001;

• Угол - Основной;

   В спецификацию так же нужно включить элементы крепления импоста к профилю. Если для крепления импоста к профилю под углом 90° используется один соединитель, а при угле отличным от 90°, другой, то необходимо создать два соединения. В одном указать максимальный и минимальный углы равными 90°, приоритет поставить 1 и в спецификации прописать соответствующий соединитель и шурупы к нему. Для соединения под углом отличным от 90° максимальный и минимальный углы указать такие, которые может принять импост, но приоритет поставить 2. Теперь по умолчанию и при угле 90° будет ставится первое соединение, а при отклонении импоста от нормали - второе. Соответственно будет изменяться спецификация соединения.

Теперь посмотрим скриншот на примере соединения импоста Elex 2001 с рамой 1001. под углом 90 градусов.

1 - нажатием на знак + создаем новую строчку в таблице типов соединений.

2 - задаем название соединения

3 - выбираем тип соединения

4 - вносим значение величины "Размер"  (смотрим рисунок ниже )
   - указываем мин. и мах. угол который может принять Артикул 1 по   отношение к Артикулу 2 ( мин. угол = 90 градусов , мах. угол = 90 градусов).
  - Артикул 1 сторона - Изнутри
  - Артикул 2 сторона - Изнутри

5 - заполняем спецификацию комплектующих входящие в состав соединения.
 - Elex 9292 з/д импост  - закладная деталь крепления импоста под углом 90 градусов Цвет = "Без цвета" Кол-во = 1, Размер = 0, Коэфф. = 0, Контур № = 0, Угол = "Не считать"
 - Elex армир G T - армирование импоста Цвет ="Без цвета" Кол-во =1, Размер =0, Коэфф. = 0,001, Контур № = 0, Угол = "Не считать"
 - Артикул 1(программой будет вставляться артикул указанный на странице "Соединяемые элементы" в качестве Артикула 1 в таблице "Любые сочетания артикулов 1 с артикулами 2" ) в нашем случае программа будет подставлять  артикул импоста. Цвет = "Как арт.1", Кол-во = 1, Размер = 0, Коэфф.= 0,001, Контур № = 0, Угол = "Основной"
 - Саморез 3,9*19 - крепление закладной детали Цвет = "Без цвета" Кол-во = 8, Размер = 0, Коэфф. = 0, Контур № = 0, Угол = "Не считать"
 - Саморез 3,9*19 - крепление армирования к профилю импоста. Цвет ="Без цвета" Кол-во =1, Размер =0, Коэфф. = 0,0033(шаг крепления - через каждые 300мм.), Контур № = 0, Угол = "Не считать"

6 - на странице соединяемые элементы в верхней таблице "Любые сочетания артикулов 1 с артикулами 2" в качестве артикула 1 выбираем из списка артикул - Elex T 2001 а в качестве артикулов 2, возможные варианты соединений, это может быть рама Elex G 1001, импост Elex T 2001, створка оконная Elex Z 3001, створка дверная наружного открывания Elex Тдв. 3003 или створка дверная внутреннего открывания Elex Zдв. 3002

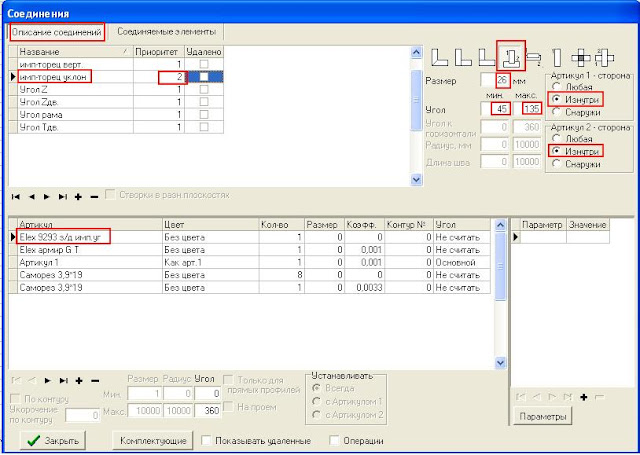

Создаем второй тип торцового соединения. Это будет соединение импоста с рамой створ.окн., и дв.створ.наружн. и внутренн. открывания под углом.

Оно будет идентично предыдущего созданного соединения, отличие будет только в том что для данного соединения приоритетным для применения программой будет вторым. То есть Приоритет ставим 2. мин.угол - 45 градусов, а мах. угол - 135 градусов(эти данные берем из характеристик закладной детали для крепления импоста и возможностей фрезерного станка для фрезерования торца импоста.)

и в спецификации соединения в качестве закладной для крепления импоста под наклоном выбираем из списка - "Elex 9293 з/д имп.уг"

Далее рассмотрим варианты прилегающих соединений
